江苏恩索里克智能装备有限公司（015961751660 王疆）专业生产太阳能集热管集流管、空调导通管专用铜管冲孔翻边机，铜管冲孔机，铜管冲孔设备，铜管打孔机，铜铝管翻孔机，铜管打孔翻边设备，气动铜管打孔设备，伺服铜管冲孔设备，数控铜管翻边机。我们可以提供各类集流管产品的生产设备。此类也称作笛管，衣领管成型，T形翻孔，拨孔管，拨口管，翻孔管，翻边管，拉眼管，拉孔管..
 |

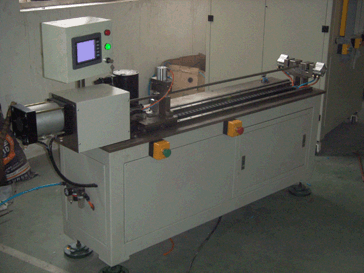

1、设备名称：气动铜管冲孔翻边机
2、设备型号：NC-2600铜管冲孔翻边设备
3、铜管冲孔机冲孔对象：软态或半硬态铜管
4、冲孔介质：不需其他介质
5、设备能力: 每天3班 每班8小时
6、铜管打孔设备冲孔要求：有效长度2450MM

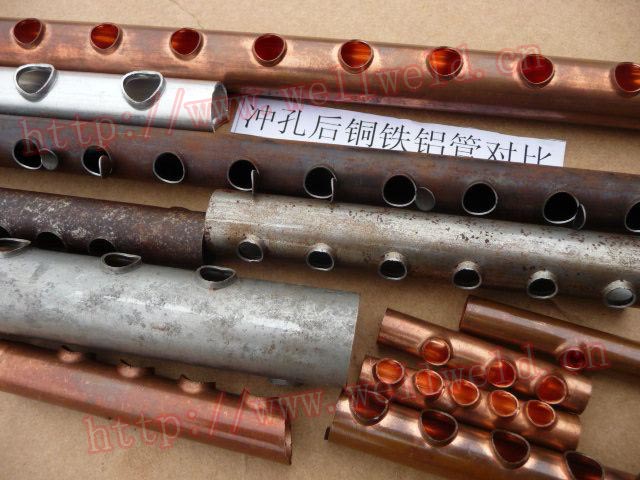

1）铜管铝管冲孔无毛刺、无裂纹，表面光滑
2）铜管打孔机最大长度可根据客户要求而定.
7、冲孔节拍：2秒/孔（不含装卸工件时间和运行时间，运行时间和孔距成正比）

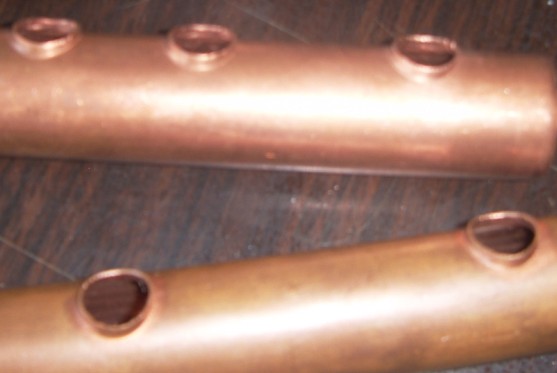

铜管冲孔翻边机的功能：推孔/拔肩一次完成。管径要求：￠22拔￠8,￠25拔￠10，￠35拔￠16，最小加工管径Φ12*0.8的主管拔Φ6.1孔 |
 |
1、铜管冲孔翻边设备采用数控编程操作简单方便，具有手动、自动两种可选模式：
2、铜管打孔设备外形美观，气路及电气线路布置规范，维修方便：
3、铜管冲孔翻边机可从铜管内部往外冲孔翻边一次完成，推孔/拔肩一次完成；
4、铜管打孔机定位采用伺服结构控制，定位精度可达0.04毫米，足以满足太阳能管加工要求；
5、铜管冲孔机安全互锁设计，使操作安全可靠，自动化控制，效率高；
6、铜管打孔翻边机在冲孔的同时完成翻边，使下道焊接工艺熔深问题不再成为问题；
7、铜管打孔设备针对笛形管加工设计，可加工直径在Ф80、壁厚1mm内的铜管及铝管；
8、铜管翻边机外形美观，气路及电气线路布置规范，维修方便；
9、铜管打孔机的电器元件的安装符合国家的有关规定，并有可靠的接地装置。 |
 |

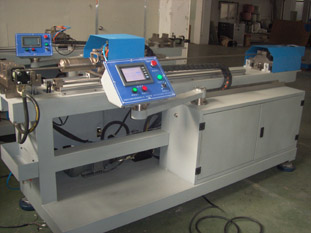

1、液压铜管冲孔翻边机采用进口PLC可程式微电脑控制，整个动作过程由程序执行，快速而准确；
2、数控铜管翻边机送料与分角均由AC伺服系统控制执行，该机经特殊设计，冲头采用美国先进工艺：
3、液压铜管翻孔机可从铜管内部往外冲孔翻边一次完成，并可将铜管直线运动与旋转运动；
4、液压铜管冲孔翻边机采用液压控制，工件定位(X、Y坐标)由伺服驱动，冲孔加工更加精准；
5、空调铜管翻边设备采用数控定位一次装夹铜管可设定多孔加工，不规则定位加工；
6、液压铜管打孔机铜管夹紧、冲孔翻边采用油压驱动，是空调笛型管冲孔翻边加工的理想设备；
7、液压铜管打孔设备针对笛形管加工设计，可加工直径在Ф80、壁厚1.5mm内的铜管及铝管；
8、液压铜管打孔翻边机外形美观，气路及电气线路布置规范，维修方便；
9、数控铜管打孔机重要电器元件和PLC原件均采用美国、日本、德国与韩国的品牌产品。 |
我公司生产的铜管冲孔翻边机有手动、电动、全自动等系列，是生产空调配件、制冷、太阳能行业的主要设备。本厂可为用户提供生产紫铜管件产品的整套系列冲孔、翻边同时完成，此系列铜管冲孔设备躁喑低，连续工作油温不升高，节能环保，设备先进，同等的条件下价格低设备优胜超越，是同行铜管打孔设备的佼佼者。
.
该设备用于铜管管壁的冲孔及翻边。铜管冲孔设备主要应用于空调配管行业，太阳能行业。PLC控制采用日本三菱FX系列产品，控制柜中空气开关采用日本富士空气开关、施耐德按钮，其他选择开关、中间继电器等主要电器元件均采用OMRON产品，以保证控制系统准确性、稳定性、及可靠性。 PLC控制采用台湾台达系列产品，控制柜中的所有电器均采用德力西、亚德客，施耐德，鸥姆龙等之名品牌。该设备打孔精确，便于更换各种孔径钻头，触摸屏显示器控制，操作方便。铜管打孔机以保证控制系统准确性、稳定性、及可靠性。 该设备用于管壁冲孔翻边,主要用于空调配管以及太阳能热水器行业。其特征组成包括机身、夹件机构、送料机构、模具夹紧机构、冲裁机构和模具。其中模具包括活动凸模、凹模件、活动芯模、芯模外套、芯模外套固定管、活动芯模连接杆。铜管冲孔翻边机本发明的特点是：结构非常独特新颖，它可实现圆管异型管材冲孔，或冲孔翻边一次完成。其最独特的地方是原来在管材上做孔不是钻就是利用冲床和模具从外向内冲，本发明是从内向外冲压改变了原来的冲裁模式。解决了以往在管上做孔翻边的难题，也是冲裁工艺的一次革命。
2、 铜管冲孔机主要技术参数
铜管冲孔设备品 牌 恩索里克
铜管打孔机型 号 NC—2600
产品用途 铜管自动冲孔翻边
铜管冲孔设备最大加工管径 Φ80
最小加工管径 Φ12X1
最大加工壁厚 1.5mm
铜管冲孔设备最小孔距 15mm
铜管翻边机工件最大长度 2600mm
加工效率 1孔/4秒
铜管打孔机加工孔距误差 ≤0.1mm
可加工材料: 铜、不锈钢、铝。
电控方式 PLC 触摸屏
铜管翻边机加工方式 内冲压
操作方式 自动、手动
电源 380V 50HZ
铜管打孔翻边机使用气源 3—12㎏/c㎡
使用电源 三相五线380V
控制系统 PLC+触摸屏
1、系统在打开电源钥匙开关后，立即进入如下欢迎画面
（开机欢迎画面）
在画面上任意位置点击进入“选择菜单”画面，“选择菜单”画面中显示了系统所具有的铜管冲孔设备功能，可进入初始画面，查看工艺诊断，设置设备参数，检查设备各个I/O口的状态和进行手动和自动操作。
（菜单画面）
2、铜管打孔机通过触摸屏上的“工艺诊断”按钮进入画面，可看到简单操作注意事项及解决方法。
（工艺诊断状态画面）
3、通过触摸屏上的“I/O点检测”按钮进入画面，可看到铜管冲孔翻边设备当前状态下设备的I/O口的状态。
（I/O点检测工作状态画面）
4、通过触摸屏上的“参数设置”按钮进入画面，可设置相关生产参数如打孔速度、打孔间距和预打孔数，若不需预打孔数时该数值应设置为最大，防止此参数影响生产。
（参数设置工作状态画面）
5、铜管打孔机通过使用触摸屏上的“手动画面”按钮可进入手动工作状态。根据铜管打孔设备运行情况，先按动“加紧”按钮，加紧铜管，选择电机的正反转，给设备步进脉冲，则设备运作，按下“气缸进退”可看到打孔冲头的进退动作。
如图所示，按下“加紧”按钮，加紧气缸动作，图上显示当前为反转状态，按下反转会显示正转状态，确定转动方向后，按下“步进脉冲”按钮系统提供铜管冲孔翻边机电机脉冲信号使电机转动，按下“气缸进退”可看到打孔情况。
（手动模式工作状态画面）
6、通过使用触摸屏上的“自动画面”按钮可进入自动工作状态。画面显示打孔个数、打孔速度、长度和计数清零等，同时显示铜管冲孔翻边机中的各个动作情况。
